串口屏连接单片机开发板注意事项

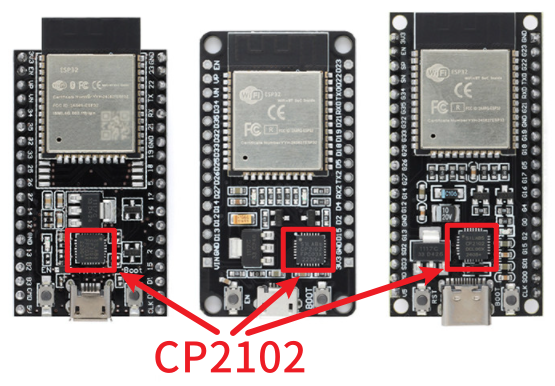

如果您使用的是外购的单片机开发板或最小系统板,如果这块电路板上有USB接口(包括USB-typeA,USB-typeB,USB-typeC,MicroUSB,miniUSB等)。

请检查USB口是否连接到了单片机的uart串口上,避免将连接了USB口的uart接串口屏,否则实机调试时可能无法通讯。

这是由于串口一对多照成的。

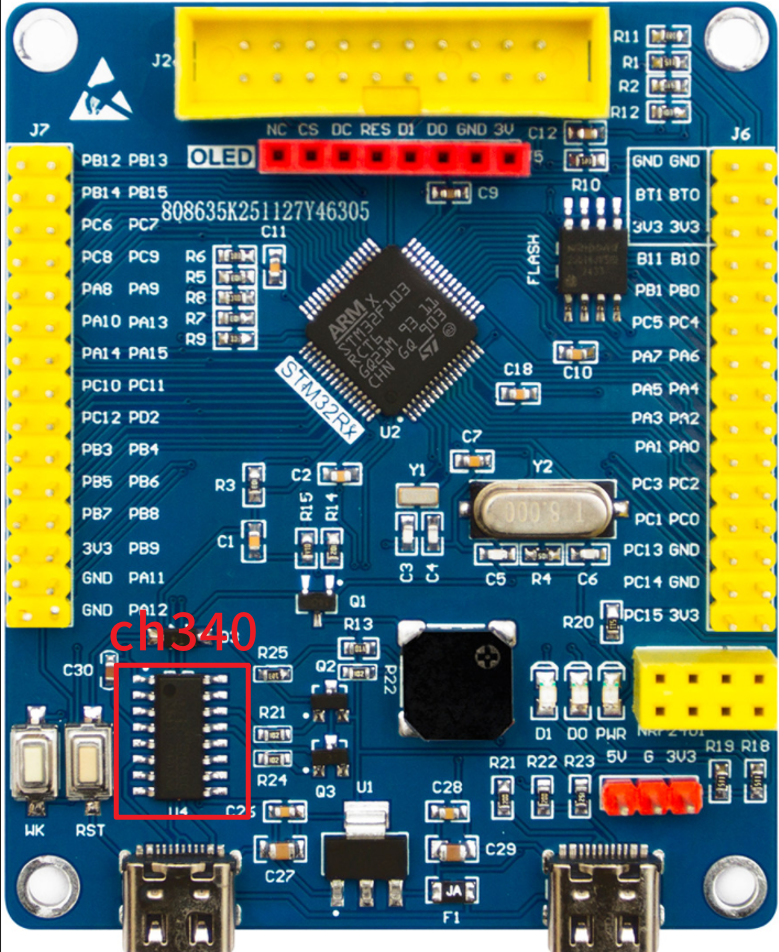

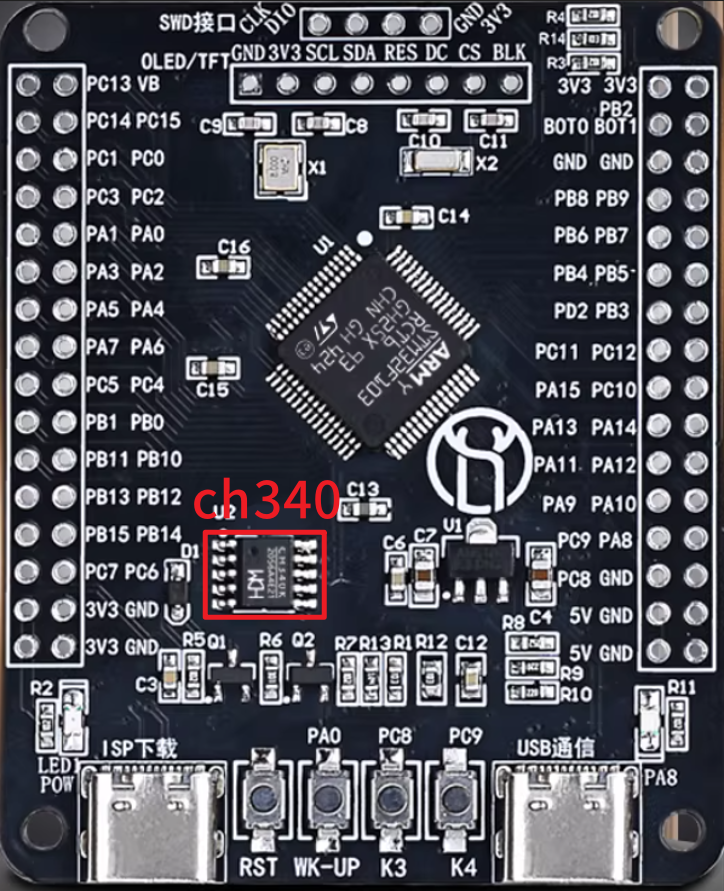

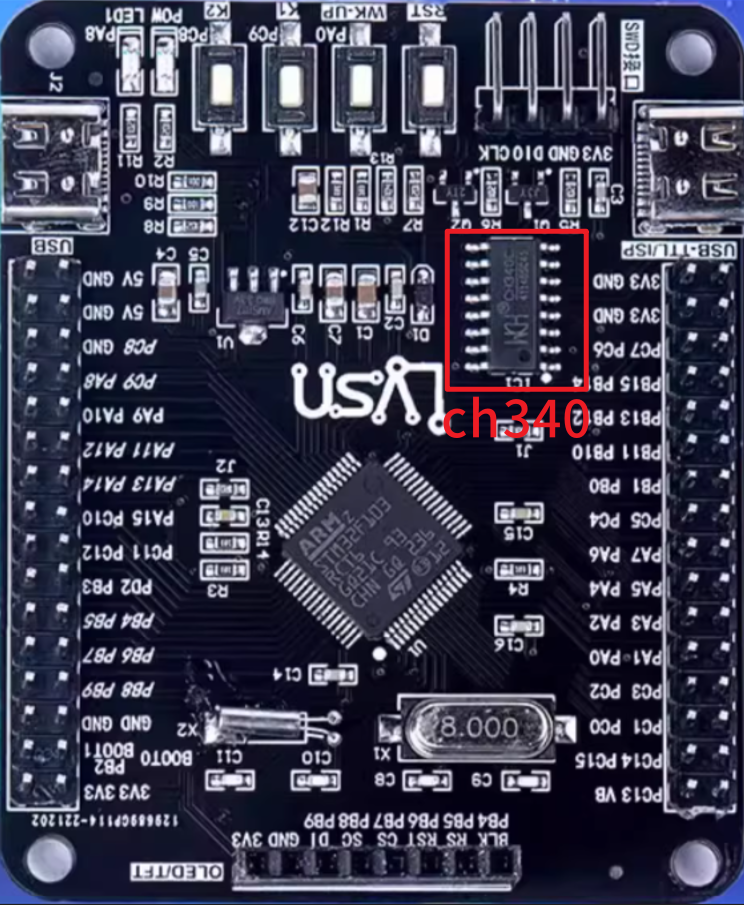

特别是注意xx32系列的PA9和PA10这两个 引脚,一般都是接在这两个引脚上,建议避开。

arduino系列的serial(serial1)多半也是接了串口转换芯片的,请避开这个串口,但是arduino uno等系列可能只有一个串口,这个时候就需要用到arduino的软串口库SoftwareSerial,请自行在网上搜索“arduino 软串口”

大部分51单片机也是只有一个串口,如果板子上有板载的usb转ttl芯片,请先断开这个芯片(一般会有跳线进行选择),然后才能连接到串口屏实物

../_images/QA120_1.jpg

相关链接: 串口屏与单片机连接
